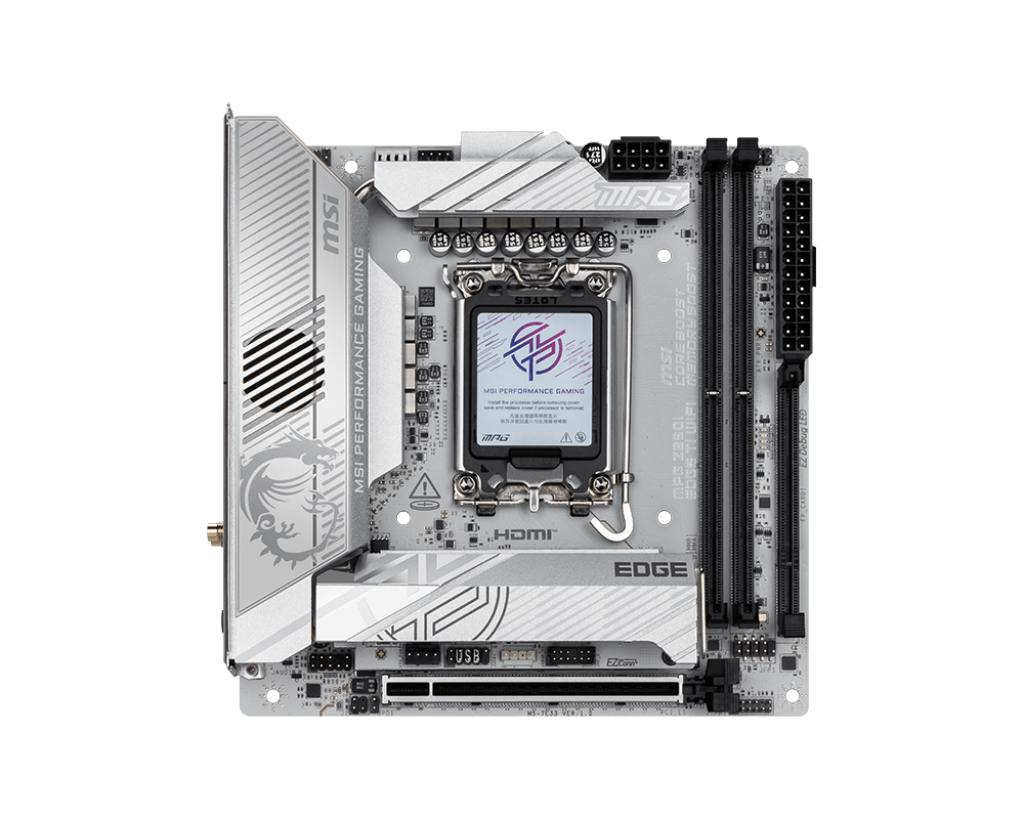

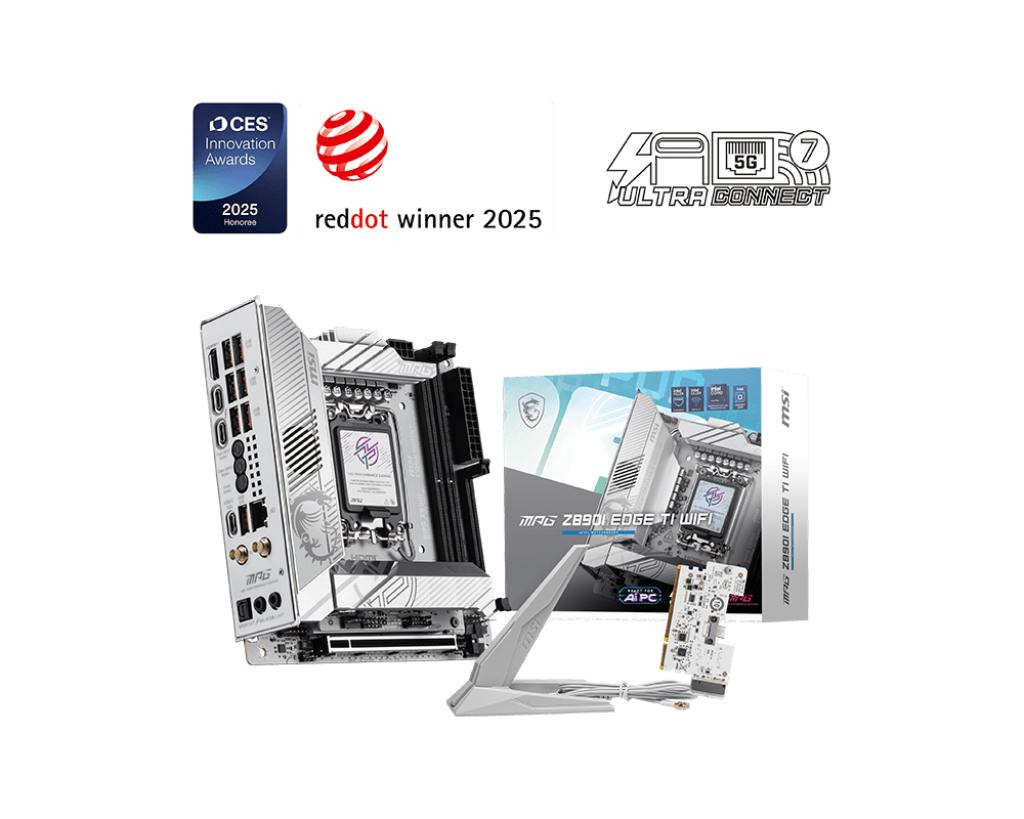

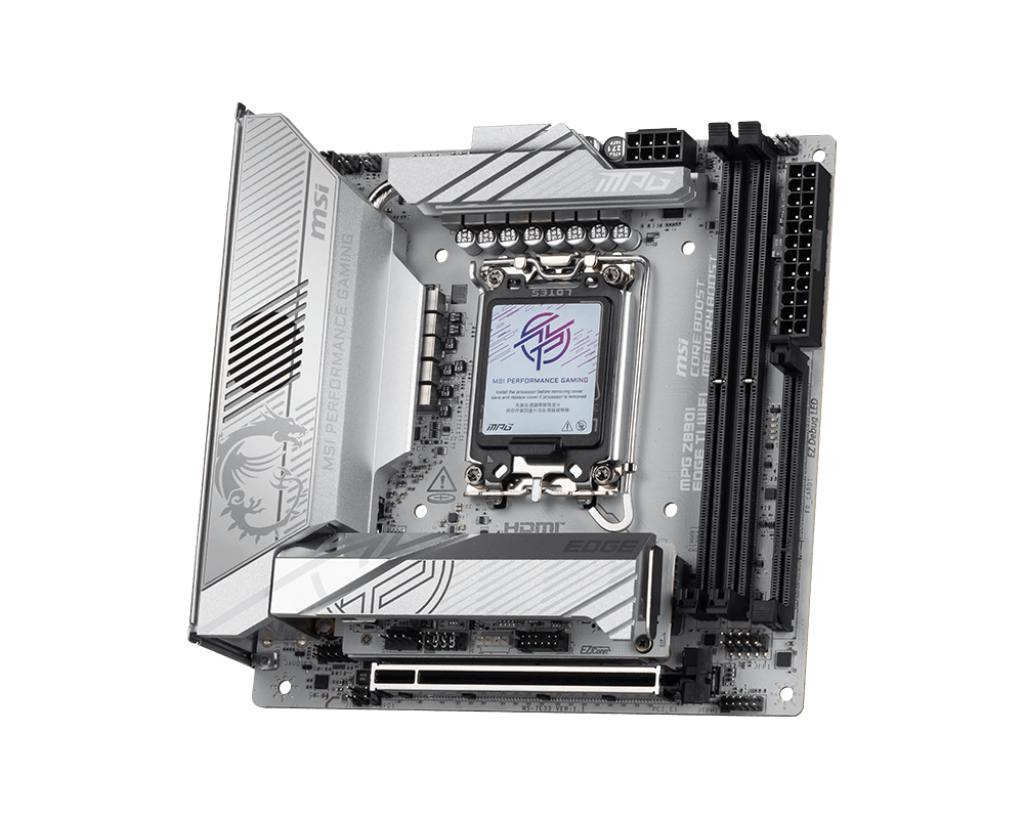

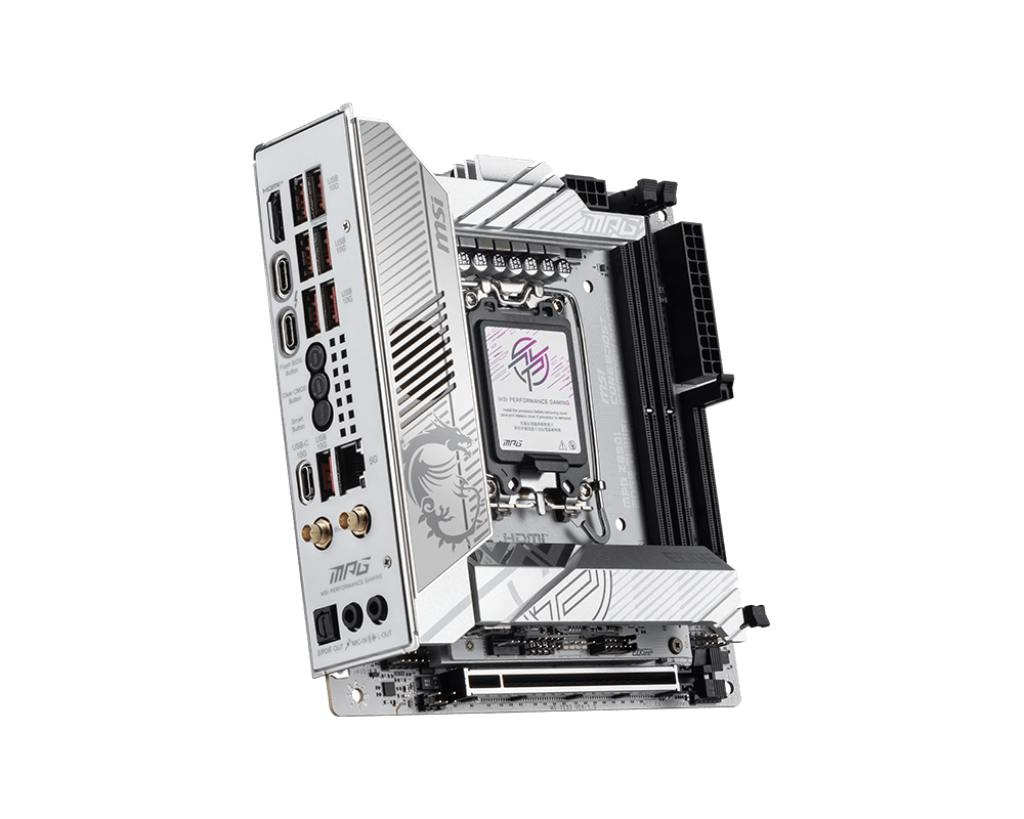

MSI MPG Z890I EDGE TI Wi-Fi

Материнська плата MPG Z890I EDGE TI WIF базується на чіпсеті Intel Z890 та має роз’єм Intel 1851 для процесора. Класично, вона має звукову карту, яка обробляє 8 каналів. Ви можете використовувати модуль мережевого підключення з дуже практичною підтримкою Wi-Fi. Завдяки таким компактним розмірам, вона чудово підійде для невеликих комп’ютерів. Якщо ви хочете зібрати ПК з цією конкретною моделлю, вам знадобиться сумісний корпус формату mITX (Mini ITX) .

Основні характеристики

Роз’єм Intel 1851 та чіпсет Intel Z890
Формат MSI MPG Z890I EDGE TI WIFI: mITX (Mini ITX)
Вбудована звукова карта на 8 каналів
Тип оперативної пам’яті комп’ютера DDR5 з конструкцією DIMM
Материнська плата може вмістити 2 двоканальні модулі пам’яті

Підключення до Wi-Fi материнської плати MSI MPG Z890I EDGE TI

Ця материнська плата призначена для відеокарт зі слотом PCI Express 16x . Внутрішній інтерфейс також має загалом 4 популярні слоти M.2. Ви також побачите, що вона оснащена TPM для додаткової безпеки.

Материнська плата має вбудовану звукову карту Realtek ALC4080.
Підтримувані зовнішні комунікаційні інтерфейси: Jack, S/PDIF, USB 3.2 Gen 2, RJ-45 (LAN) 5 Гбіт/с, Thunderbolt 4, USB-C 3.2 Gen 2 та HDMI 2.1
Підтримувані внутрішні інтерфейси: роз’єм ARGB LED, Serial ATA III, роз’єм TPM, кронштейн USB 3.2 Gen 1, кронштейн USB 2.0, кронштейн USB-C 3.2 Gen 2×2, M.2 PCIe 5.0, M.2 PCIe 4.0 та PCIe 5.0 x16
Материнська плата підтримує модулі оперативної пам’яті з тактовою частотою до 8600 МГц
SATA III: 2 ×

Підключення материнської плати MSI MPG Z890I EDGE TI WIFI

Оперативна пам’ять є надзвичайно важливою, тому ця материнська плата MSI має 2 слоти для оперативної пам’яті. Ви можете використовувати оперативну пам’ять типу DDR5 DIMM. Ви можете об’єднати їх у двоканальному режимі. Ця материнська плата сумісна з модулями з тактовою частотою до 8600 МГц.

Параметри та технічні характеристики

Чіпсет
INTEL Z890

Процесор
Підтримує процесори Intel® Core™ Ultra (серія 2)
LGA 1851

Пам’ять
2x DDR5, максимальний об’єм пам’яті 128 ГБ
Підтримка пам’яті 8600 – 6400 (OC) МТ/с / 6400 – 4800 (JEDEC) МТ/с
Макс. частота розгону:
• 1DPC 1R Макс. швидкість до 8600+ МТ/с
• 1DPC 2R Максимальна швидкість до 7200+ МТ/с

Підтримка Intel POR Speed і JEDEC Speed
Підтримка розгону пам’яті та Intel XMP 3.0
Підтримка режиму Dual-Controller Dual-Channel
Підтримка пам’яті Non-ECC, Un-buffered
Підтримка CUDIMM

Слоти DIMM на цій материнській платі мають односторонні засувки.
Сумісність пам’яті та підтримувані швидкості можуть відрізнятися залежно від конфігурації процесора та пам’яті. Детальну інформацію див. у списку сумісності пам’яті, доступному на сторінці підтримки продукту, або на сайті https://www.msi.com/support/.

Вбудована графіка
1x HDMI™
Підтримує HDMITM 2.1 з портом FRL, максимальна роздільна здатність 8K 60 Гц*
2x DisplayPort типу C
4 порти ThundeboltTM, що підтримують DisplayPort 2.1 з UHBR20 через USB типу C, з максимальною роздільною здатністю 4K@120 Гц / 8K 60 Гц*

*Доступно тільки на процесорах з інтегрованою графікою. Характеристики графіки можуть відрізнятися залежно від встановленого процесора.

Слот
1x PCI-E x16 слот
PCI_E1 Gen PCIe 5.0 підтримує до x16 (від процесора)

• PCI_E1 підтримує ручне налаштування BIOS до X8+X8 / X8+X4+X4

Аудіо
Кодек Realtek® ALC4080
7.1-канальний USB-аудіо високої продуктивності
Підтримує відтворення до 32 біт/384 кГц на передній панелі
Підтримує вихід S/PDIF

Зберігання
4x M.2
M.2_1 Джерело (від процесора) підтримує до PCIe 5.0 x4, підтримує пристрої 2280
M.2_2 Джерело (від процесора) підтримує до PCIe 4.0 x4, підтримує пристрої 2280
M.2_3 Джерело (від чіпсета) підтримує до PCIe 4.0 x4 / режим SATA, підтримує пристрої 2280
M.2_4 Джерело (від чіпсета) підтримує до PCIe 4.0 x4 , підтримує пристрої 2280
2x SATA 6G

•M.2_4 та 2x SATA підтримуються 5-в-1 XPANDER
•Інформацію про обмеження щодо радіаторів M.2 SSD див. в інструкції.

RAID
•Підтримує RAID 0, RAID 1 і RAID 5 для пристроїв зберігання даних SATA
•Підтримує RAID 0, RAID 1, Raid 5 і RAID 10 для пристроїв зберігання даних M.2 NVMe

Вбудований

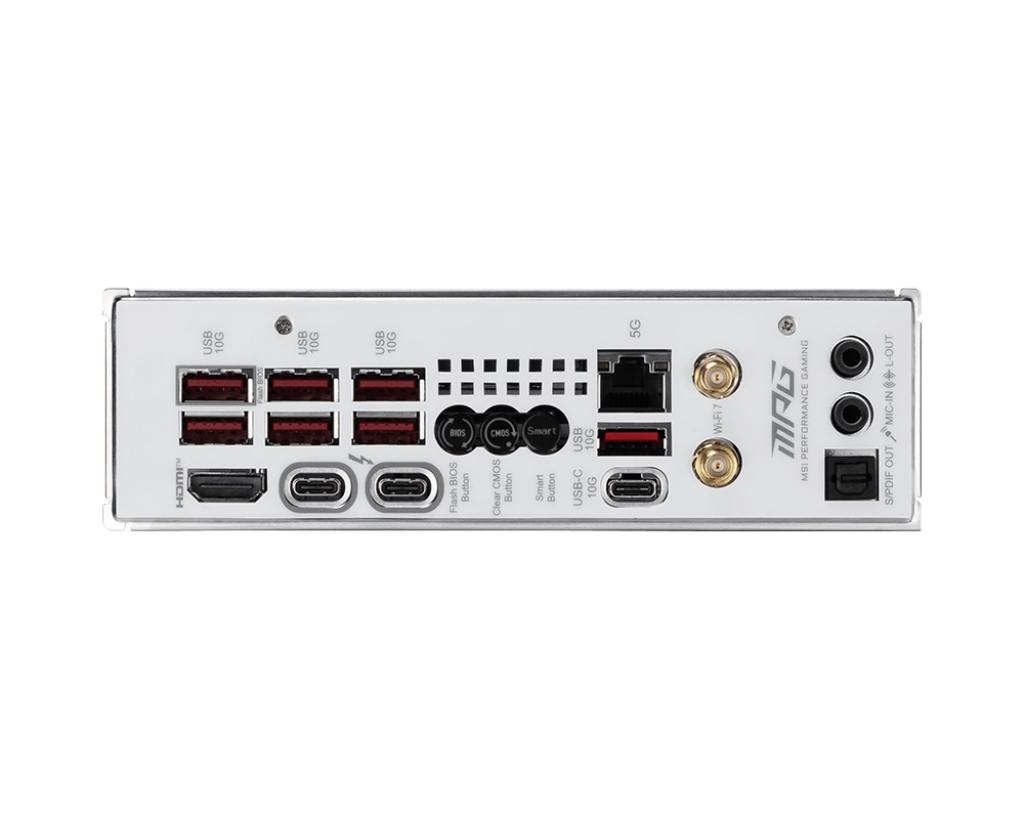

Thunderbolt 2x порти Thunderbolt4 (ззаду)
Підтримує швидкість передачі даних до 40 Гбіт/с з пристроями Thunderbolt
Підтримує швидкість передачі даних до 20 Гбіт/с з пристроями USB4
Підтримує швидкість передачі даних до 10 Гбіт/с з пристроями USB 3.2
Підтримує зарядку потужністю до 5 В/3 А, 15 Вт
Кожен порт може підключати до трьох пристроїв Thunderbolt 4 або п’яти пристроїв Thunderbolt 3
Підтримує дисплеї до 8K

USB
2x USB 2.0 (спереду)
2x USB 5 Гбіт/с типу A (спереду)
7x USB 10 Гбіт/с типу A (ззаду)
1x USB 10 Гбіт/с типу C (ззаду)
1x USB 20 Гбіт/с типу C (спереду)
*2x 5 Гбіт/с типу A і 1x 20 Гбіт/с типу C підтримуються 5-в-1 XPANDER
*USB 20 Гбіт/с типу C (спереду) підтримує швидку зарядку USB PD 27 Вт для JUSBC1

LAN
1x Intel® Killer™ E5000B 5G LAN

Внутрішній IO
1x роз’єм живлення (ATX_PWR)
1x роз’єм живлення (CPU_PWR)
1x вентилятор процесора
1x комбінований вентилятор (Pump_Sys Fan)
1x системний вентилятор
1x роз’єм EZ Conn (JAF_2)
2x передня панель (JFP)
1x вторгнення в корпус (JCI)
1x передній аудіороз’єм (JAUD)
1x роз’єми термодатчика (T_SEN)
1x роз’єм адресованого RGB-світлодіода V2 (JARGB_V2)
1x роз’єм TPM (підтримка TPM 2.0)
2x порти USB 2.0
2x порти USB 5 Гбіт/с типу A
1x порти USB 20 Гбіт/с типу C

БЕЗПРОВІДНА МЕРЕЖА LAN І BLUETOOTH
Intel® Killer™ BE1750x Wi-Fi 7
Бездротовий модуль попередньо встановлений у слоті M.2 (Key-E)
Підтримує MU-MIMO TX/RX, 2,4 ГГц/5 ГГц/6 ГГц* (320 МГц) до 5,8 Гбіт/с
Підтримує 802.11 a/ b/ g/ n/ ac/ ax/ be

Підтримує Bluetooth® 5.4**, MLO, 4KQAM

* Підтримка діапазону 6 ГГц може залежати від законодавства кожної країни, а Wi-Fi 7 буде доступний у Windows 11 версії 24H2.
** Версія Bluetooth може бути оновлена, детальну інформацію дивіться на веб-сайті постачальника чіпсета Wi-Fi. Bluetooth 5.4 буде доступний у Windows 11 версії 24H2.

ФУНКЦІЯ LED
4x EZ Debug LED

Інформація про друковану плату
Mini-ITX
170 мм x 170 мм

Гарантія
Гарантія 36 місяців
